一、小區自來水二次加壓泵站遠程監控系統方案項目概述
一線和二線城市不斷增多帶動了周邊城市高效快速地發展，市區規模越來越大，用水量劇增小區二次加壓泵房將繼續增加，供水公司二次加壓泵房管理工作將更加繁重。
目前小區二次加壓供水方式主要有兩種，一種是不銹鋼水箱+不銹鋼多級離心水泵+變頻控制設備聯合供水；另一種為管網疊壓供水方式（無負壓供水設備），前者數量居多，后者數量偏少。
而二次加壓泵房大多分散在城市各小區，而且多數泵房屬無人值守，采用人員定時巡視，管理工作較被動。一旦供水設備出故障，往往需等到所屬地區居民打電話投訴后，再派人去現場處理，既耽誤時間又不知設備故障原因，不能及時對癥排除故障，恢復供水。
小區自來水二次加壓泵
現在供水公司、企業為了節省成本改變現狀，適應時代的發展，想借助互聯網的方式來對設備進行遠程監控，實施24小時實時監控，并能根據設備運行狀態，對參數進行預警數值采集，提前進行干預，使故障消除在萌芽期。
我司技術工程師根據多年的經驗以及對客戶公司的溝通和了解，特提出了如下解決方案：
通過智能網關對小區二次供水加壓泵站PLC遠程監控，來監視和采集水位、壓力、流量、泵啟停等各種數據供控制中心及有關部門分析和決策取用，提高工作效率，保證供水質量。以實現無人值守、遠程監控和管理控制一體化，大大提高供水設備自動化水平，提高工作效率，保障安全可靠供水。
加壓泵站遠程監控系統方案
二、小區自來水二次加壓泵站PLC遠程監控系統組成：
監控系統按照分散控制、集中操作、分級管理、配置靈活、組態方便的設計思想,分別實現對現場數據的采集和水泵機組的啟?？刂啤Ｏ到y(tǒng)由2層結構組成,分別是管理層和現場層。管理層為工業計算機，其主要作用是與控制層的PLC通信，獲得生產過程所需的數據,顯示工藝流程,提示報警,生成報表并支持報表打印?，F(xiàn)場層為現場設備,是控制系統信號的提供者,如水泵電機內溫度傳感器、壓力傳感器、閥門到位信號等。
三、PLC遠程監控系統的通信平臺
無線通信：每個加壓泵站與調度中心之間通過工業以太網網關、4G、Wifi等通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，監控系統中的網絡通信功能主要由以太網通信模塊和串口服務器來完成。前者主要實現將主控柜內CPU處理的數據通過TCP/IP協議傳入工業計算機。
四、基于PLC的加壓泵站監控中心主要功能

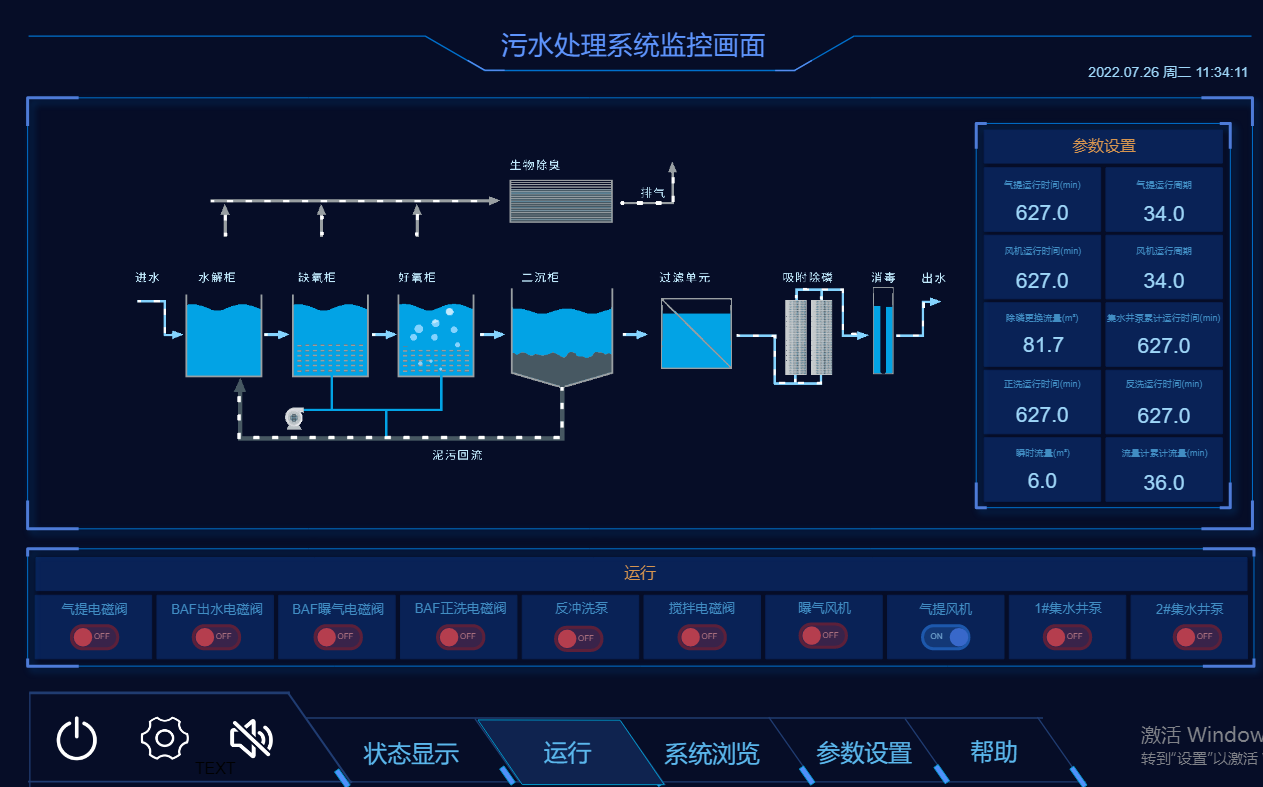

加壓泵監控中心
遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。
遠程切換水泵的控制模式，遠程控制加壓泵組水泵的啟停。
無線通信時，支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放。
現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。
生成各種數據報表及數據曲線。

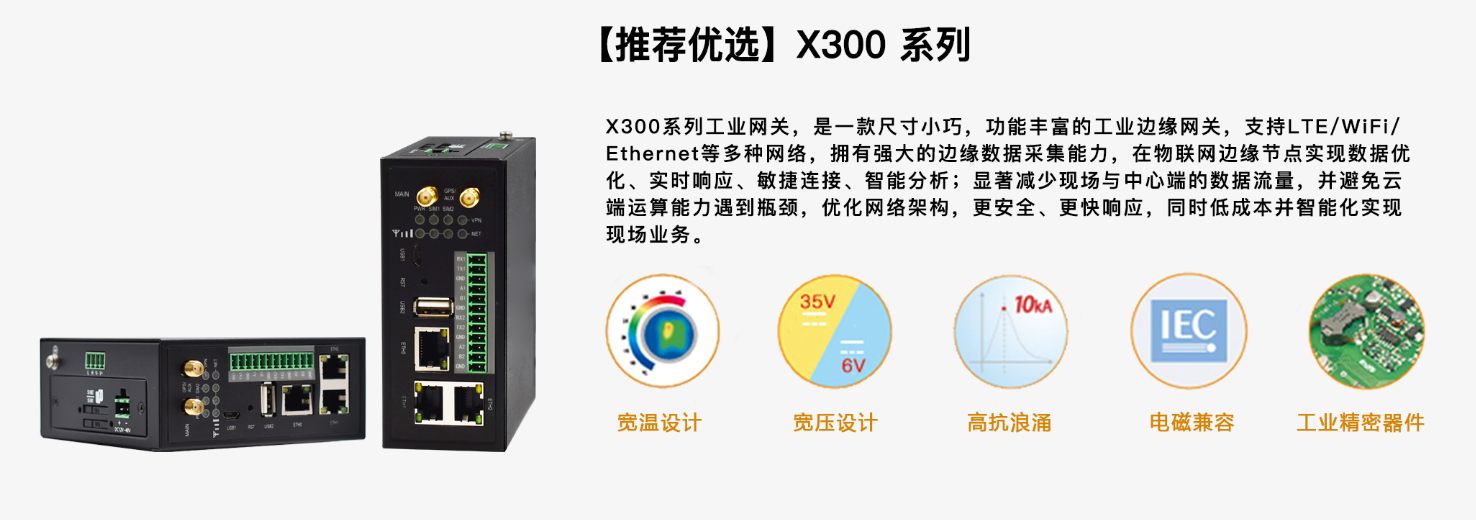

邊緣計算網關X300
X300是銳谷智聯自主研發的專門針對西門子PLC和各種PLC的工業級網關。它使用S7協議直接采集PLC的數據，同時實現西門子S7-200的上傳下載。
該模塊使用簡單方便，對用戶完全透明，無需在上位機和PLC中添加任何程序和驅動，安裝后立即可以使用。
銳谷智聯自主研發的X300邊緣計算網關與在現場控制設備自動運行的可編程序控制器（PLC）進行安全通信，PLC在控制設備運行的同時，作為“云監控”中的“被監控端”，自動采集所控設備的運行狀態及相關數據（如地理位置信息，相關的溫度、壓力、流量等），并通過網絡將這些信息發送到“監控端”，同時接受“監控端”的指令認證后運行。模塊支持斷線重連、異?；謴?、系統的自監控，確保通訊穩定。
設備自帶各種端口。分別為百兆全雙工LAN口、百兆全雙工WAN口、RS232/RS485串口、4G天線端口及WIFI天線端口。LAN口及RS422串口的主要目的是與PLC等設備通訊，實現對PLC等設備數據的采集及監控。WAN口、4G、及WIFI的作用是通過有線或無線方式實現設備與互聯網的通信。設備支持4G全網通，WIF功能在實現與互聯網通信的同時，還可供現場操作人員與設備建立無線鏈接。
